レイヤー

レイヤーは、図面を「階」のように重ねて管理するしくみです。階ごとに分けて作図したり、下の階を参照しながら上の階を描いたりできます。

レイヤーとは

ひとつのレイヤーは、壁・建具・家具・文字・線や図形・部屋名を、それぞれ独立して持ちます。レイヤーを切り替えると、その内容がまるごと入れ替わります。最初は 「0」 と 「1F」 の2枚が用意されていて、「1F」が編集中（アクティブ）、「0」は薄く表示された状態になっています。

編集できるのは、アクティブなレイヤー1枚だけです。ほかのレイヤーは、参照用に表示・非表示を切り替えられます。

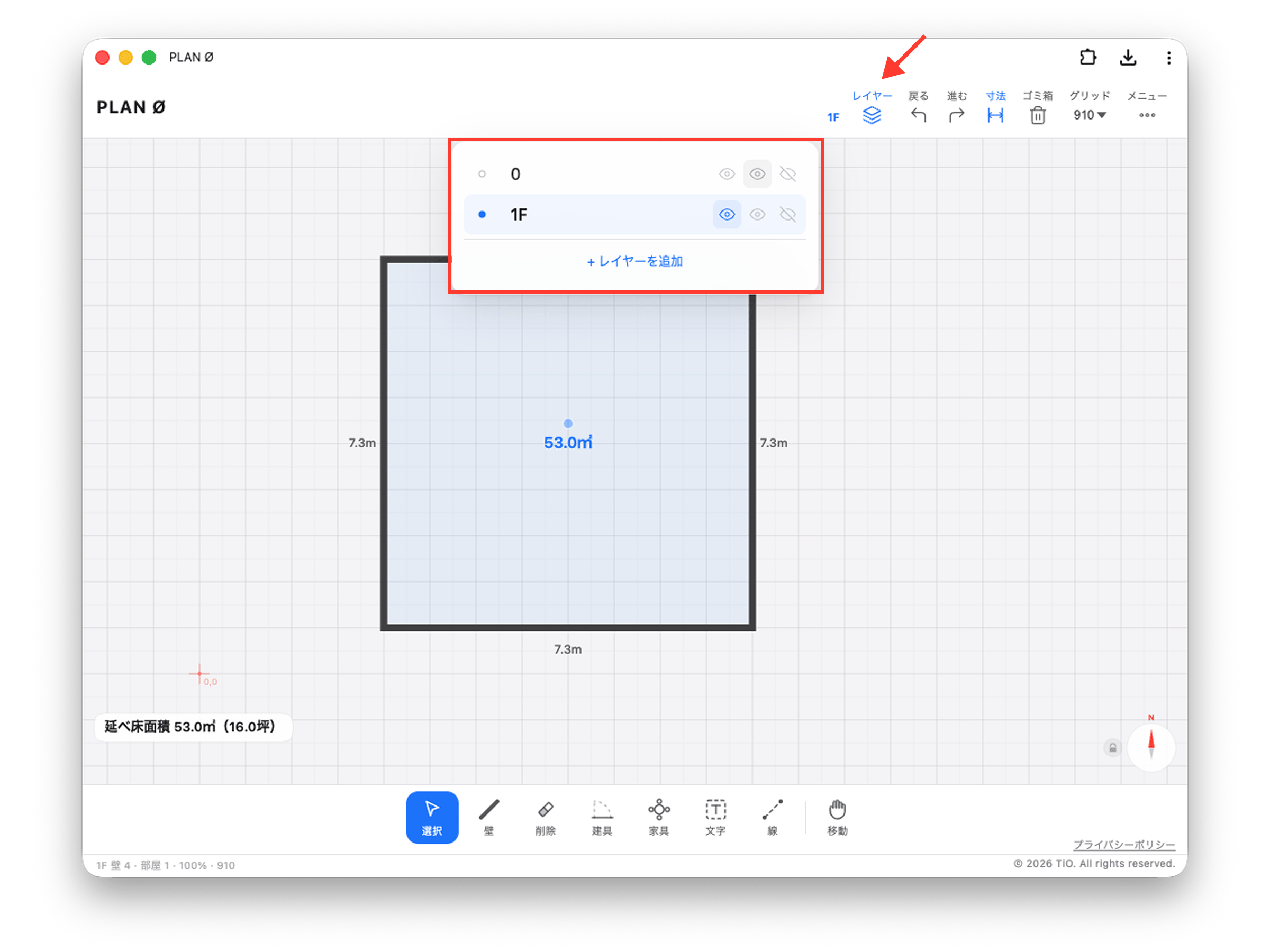

上部バーの レイヤー ボタンを押すと、レイヤーパネルが開きます。メニュー → 設定 → レイヤー からも同じ操作ができます。

やりたいこと	操作
編集するレイヤーを切り替える	行の左の丸アイコンを押す（アクティブなレイヤーが青くなります）
名前を変える	レイヤー名を押して入力する
表示を切り替える	右の目のアイコン3つから選ぶ（表示／薄く表示／非表示）
レイヤーを追加する	＋レイヤーを追加を押す（最大5枚まで）

表示	内容
表示	通常どおりはっきり表示します
薄く表示	下絵のように薄く表示します。ほかの階をなぞったり、位置を合わせたりする目安になります
非表示	隠します

「薄く表示」にしたレイヤーを下敷きにすると、下の階に合わせて上の階を描けます。

壁を引いたり要素を選んだりする操作は、すべてアクティブなレイヤーに対して行われます。別のレイヤーを編集したいときは、先にそのレイヤーをアクティブに切り替えてください。

レイヤーの枚数・名前・表示状態は、設定の 初期設定を保存 で記録しておくと、次に新規図面を作るときに引き継がれます。

レイヤーは図面を重ねる「面」です。同じレイヤーの中で複数の要素をまとめたいときは、グループ化を使います。
